Некоторые технические документы. Инструкция Agilon AL-2000F1

Модели AL-2000F1-S, AL-2000F1-T, AL-2000F1-U

Ниже приведен фрагмент инструкции, с которой пришлось работать, чтобы эта инструкция родилась в электронном виде.

Вступление.

1. Данная система обладает двухсторонней связью. Она работает в автомобиле с АКПП и МКПП и питанием бортовой сети 12В.
2. Модели AL-2000F1-T, AL-2000F1-U обладают функцией турботаймера. При включении этой функции двигатель продолжает работать в течении 3-х минут.
3. Модель AL-2000F1-U комплектуется ультразвуковым датчиком объёма.
4. Возможен автоматический запуск двигателя по таймеру.
5. Радиус действия брелка-пейджера до 1500 метров.
6. Время между нажатием кнопок брелка не должно быть менее 1 секунды.
7. Для питания брелка-пейджера используется батарея типа ААА 1.5В.
8. Диапазон рабочих температур:
   • брелка - от -20 до +60 градусов Цельсия,
   • блока - от -50 до +85 градусов Цельсия.

ПИКТОГРАММЫ НА ЭКРАНЕ БРЕЛКА.

	Состояние батареи		Охрана включена
	Блокировка кнопок		Охрана выключена
	Будильник		Состояние запуска или тревога по включению зажигания
	Подвеска		Срабатывание датчика удара
	Отсутствие связи		Срабатывания датчика объема
	Передача сигнала		Вызов владельца
	Таймер запуска		Индикатор открытой двери
	Звуковые сигналы сирены включены		Световые сигналы

НАЗНАЧЕНИЕ КНОПОК БРЕЛКА.

ОСНОВНЫЕ ФУНКЦИИ УПРАВЛЕНИЯ СИГНАЛИЗАЦИЕЙ.

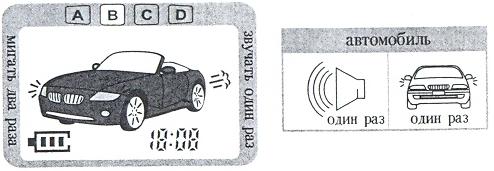

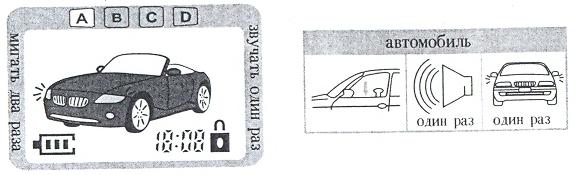

Постановка на охрану.

Закрыть двери автомобиля, нажать кнопку A брелка на 0,5с. Указатели поворотов мигнут один раз, прозвучит один сигнал сирены, центральный замок (при наличии и подключении данной опции) автоматически закроется. Индикатор LED ( далее по тексту - светодиод) будет равномерно мигать. На экране пульта отобразится значок закрытого замка

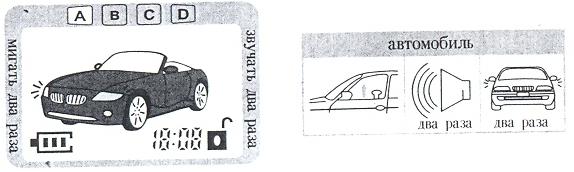

Снятие с охраны.

В режиме охраны нажать кнопку A пульта на 0,5с. Прозвучат два сигнала сирены, указатели поворотов мигнут два раза, центральный замок откроется. Светодиод будет часто моргать. На экране брелка-пейджера появится значок открытого замка.

Поиск автомобиля.

Нажмите кнопку D пульта-пейджера на 0,5с.
Указатели поворотов мигнут три раза, прозвучат три сигнала сирены. Автосигнализация передаст текущее состояние автомобиля на брелок-пейджер. На экране брелка отобразится состояние автомобиля.

ВАЖНО!!!

При получении сигналов тревоги на брелок-пейджер кнопка D отключает режим паники.

Режим резервирования.

Если Ваш автомобиль оснащён механической коробкой передач или автоматической коробкой передач без нейтрального предохранительного выключателя (запуск двигателя возможен когда рычаг коробки передач находится не положении "НЕЙТРАЛЬ" или "ПАРКОВКА"), автомобиль должен быть поставлен на охрану с соблюдением определённого алгоритма:

1. Перед тем как заглушить двигатель, перевести рычаг коробки передач в нейтральное положение.
2. Поставьте автомобиль на стояночный тормоз.
3. Выключите зажигание, не нажимая на педаль тормоза, выньте ключ из замка, двигатель продолжит работать.
4. Выйдите из автомобиля в течение 2-х минут после выполнения этапа 3 и закройте дверь. После этого двигатель выключится, и режим резервирования для дистанционного или автоматического запуска будет завершён. Ваш автомобиль готов к запуску двигателя.

Дистанционного или автоматического запуска не произойдет, если после вынимания ключа из замка зажигания пройдет более двух минут и при этом двери автомобиля не открывались или при выключении зажигания был нажат тормоз. Так же если после выполнения процедуры резервирования повторно открывалась дверь, включалось зажигание, или было срабатывание системы в режиме охраны.

Если дистанционный или автоматический запуск не требуется в данный момент, то необходимо отменить процедуру резервирования, удерживая нажатой педаль тормоза, выключить зажигание.

Дистанционный запуск / Остановка двигателя.

Необходимые условия: зажигание выключено, удачно произведена процедура резервирования для автомобилей с механической коробкой передач, для автоматической коробки передач селектор находится в положении P или N.

Нажать и удерживать в течении 2 секунд кнопку В брелка-пейджера. Примерно через три секунды двигатель произведет попытку запуска. Удачный запуск будет подтвержден звуковым и световым сигналами, на брелке-пейджере высветится значок индикатора работающего двигателя. При не удачном запуске система повторяет попытки ещё дважды. Не удачный запуск подтверждается двумя световыми и звуковыми сигналами, при этом если система находилась в режиме охрана, то её состояние не изменится.

Чтобы перевести управление системы на замок зажигания, для начала движения, если двигатель был запущен автоматически или дистанционно:

1. Отключить режим охраны.
2. Открыть дверь, сесть в автомобиль, вставить ключ и повернуть его в положение зажигания, до положения стартер.
3. Нажать на педаль тормоза.

Если после автоматического запуска в течении 10 минут не будет вставлен ключ в замок и повернут в положение "включено", двигатель будет заглушен и система вернется в то состояние которое было до запуска. Значок запущенного двигателя пропадет на экране брелка-пейджера. После удачного дистанционного запуска возможно повторное его выполнение.

Режим Anti-Hi-Jack.

Дистанционная блокировка двигателя используется в случае угона автомобиля, если брелок остался у владельца. При этом необходимо одновременно нажать на кнопки C+D и удерживать в течении двух секунд. Указатели поворот вспыхнут один раз, раздастся короткий сигнал сирены. Через 30 секунд двигатель будет заглушен, а система прейдет в режим охраны. На экране брелка-пейджера трижды вспыхнут индикаторы габаритов и сирены, прозвучит короткий музыкальный сигнал.
Отключить этот режим можно кратковременным нажатием на кнопку А.

Режим турботаймера. (Для моделей AL-2000F1-T/U).

Данный режим работает, если на блоке сигнализации установлена перемычка (джампер) J3.
После выключения зажигания двигатель продолжит работу в течении 3 минут. Если автомобиль оборудован механической коробкой передач, то работа двигателя продолжится и после закрывания двери.

ФУНКЦИИ СЕРВИСА.

Автоматический возврат в режим охраны.

Если после отключения охраны двери автомобиля не открывались, и зажигание не включалось, то система через 30 секунд вернет автомобиль в охрану с запирание центрального замка. Брелок пейджер проиграет короткую мелодию, сообщая о факте события, и на экране появится значок закрытого замка.

Предупреждение о постановке на охрану.

Если система не поставлена на охрану в течении 50 секунд после выключения зажигания и открывания/закрывания дверей, а так же если охрана отключена и двери открывались/закрывались без включения зажигания, то раздастся два коротких сигнала сирены, повороты вспыхнут дважды и система передаст текущее состояние на брелок. На экране брелка дважды моргнет значок открытого замка, и раздастся два коротких сигнала пейджера напоминая владельцу о необходимости включения охраны. Это напоминание повторится ещё раз через 50секунд.

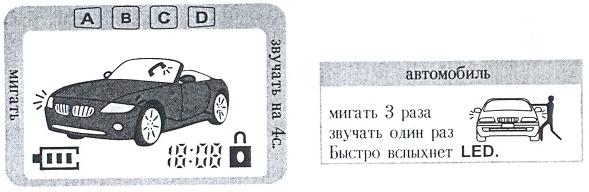

Вызов владельца.

Датчик вызова владельца автомобиля находится на лобовом стекле. Если постучать по стеклу напротив датчика, когда автомобиль находится в режиме охраны, то сигнал вызова будет послан на брелок-пейджер.
Светодиод системы начнет быстро моргать, раздастся короткий сигнал сирены, а повороты мигнут три раза.
На экране брелка высветится значок вызова владельца. В течении четырех секунд будет звучать мелодия, после чего, каждые три секунды будет повторяться короткий сигнал. Напоминание о вызове отключается кратковременным нажатием на любую кнопку.

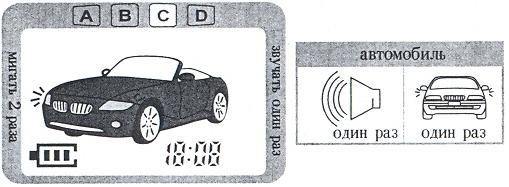

Отключение сигналов сирены.

Нажатие кнопки C брелка-пейджера на 2 секунды включает или выключает звуковое подтверждение сигналов сирены. При этом значок сирены на экране брелка будет присутствовать или отсутствовать. Если сигналы сирены отключены, то тревога по датчику удара будет срабатывать только миганием поворотных огней. В остальных случаях тревоги сирена будет звучать всегда. Сигналы на брелок-пейджер передаются не зависимо от включенного режима.

Аварийное отключение системы.

При утере брелка, его неисправности, или по другим причинам, когда требуется отключить режим охраны вручную. Необходимо открыть ключом дверь. Сработает сирена. Включить зажигание. Нажать служебную кнопку Валет на три секунды. Режим охраны будет отключен.

Регулировка времени работы стартера.

Включить зажигание. Нажать служебную кнопку Валет на 3 секунды и отпустить её.
Нажать на тормоз и закрыть дверь, один звуковой сигнал - означает время работы стартера 0,5 секунды.
Нажать на тормоз и открыть дверь. Три звуковых сигнала - означает время работы стартера 1,5 секунды.
Нажать на тормоз. Два звуковых сигнала - означает время работы стартера 1 секунда.

Управление центральным замком от зажигания.

Отключить режим охраны. Сесть в автомобиль. Закрыть дверь. Включить зажигание, и одновременно нажать на тормоз. Центральный замок закроется, если во время поездки дверь открывалась, то после нажатия на тормоз центральный замок снова закроет двери. При выключении зажигания центральный замок откроется.

Контроль канала связи.

При запросе состояния автомобиля с брелка пейджера, он ждет ответа в течении 7 секунд ( а так же при подтверждении выполнения команды), если ответ не получен, то значок антенны на брелке моргнет три раза. Это означает, что Вы находитесь вне зоны связи с блоком сигнализации.

После постановки на охрану система посылает тестовый сигнал на брелок через 5 минут и через 10 минут. Если сигнал не будет получен брелком, то на экране появится значок антенны, это так же означает отсутствие связи с блоком сигнализации. Если брелок-пейджер получит, какой либо сигнал от блока сигнализации, то значок антенны исчезнет с экрана брелка.

Диагностика тревоги.

Если в отсутствие владельца сигнализация срабатывала, то при отключении режима охраны прозвучит 4 сигнала сирены и 4 раза мигнут указатели поворотов.

Диагностика открытой двери.

Если при включении зажигания будет открыта какая либо дверь, указатели поворота будут мигать в течении 10 секунд.

Программирование дополнительных брелков.

Система должна быть снята с охраны.

Три раза, быстро включить/выключить зажигание.

После короткого сигнала сирены нажать кнопки B+D и удерживать в течении двух секунд. При успешном программировании указатели поворотов мигнут один раз.

В течении 8 секунд повторить операцию для второго брелка. При удачном программировании прозвучат два сигнала сирены и дважды мигнут указатели поворота. Система может запомнить не более двух брелков.

После программирования второго брелка или по истечении 8 секунд система автоматически выйдет из режима программирования.

Блок сигнализации автоматически передаст состояние автомобиля на новый брелок пейджер, при этом прозвучит музыкальный сигнал пейджера, который можно прервать нажатием любой кнопки.

Программирование автозапуска по таймеру.

С помощью брелка-пейджера возможно установить автозапуск по таймеру автосигнализации. Интервалы автоматического запуска по таймеру - через 1 час, через 2 часа, через 3 часа и каждые 24 часа. Каждый раз двигатель запускается на 10 минут. Для автомобилей с механической коробкой передач возможны только первые три интервала (кроме 24 часового).

Нажать кнопки A+B на 2 секунды для входа в режим программирования автозапуска по таймеру. На экране брелка пейджера появится мигающий значок часов и высветится значения текущей установки. Повторное нажатие на кнопки A+B на 2 секунды переключает значение времени таймера 1,2,3,24 и отключенное состояние "-". Нажатие кнопки A отменяет установку. Нажатие кнопки B передаёт установленное время на блок сигнализации одновременно отменяя старые установки. После получения сигнала появляется мигающий значок часов, а также установленное время таймера и будет мигать в течении 8 секунд. После этого появится текущее время, запуск по таймеру установлен. Для проверки установленного времени запуска по таймеру и проверки состояния автомобиля достаточно нажать коротко на кнопку B на экране брелка отобразится состояние автомобиля и переодичности времени запуска, эти показания будут отображаться в течении 8 секунд.

ИНДИКАЦИЯ НА ЭКРАНЕ БРЕЛКА-ПЕЙДЖЕРА.

Блокировка /разблокировка кнопок пульта-пейджера.

Для блокировки или разблокировки кнопок брелка пейджера необходимо нажать на кнопки A+C на две секунды. При блокировки кнопок на экране появится значок ключа. В этом режиме можно управлять кнопкой D - кратковременное нажатие.

Установка часов.

Для входа в режим установки часов необходимо нажать кнопки A+D на две секунды, при этом значение часов или минут будут мигать.

Кнопка A сохраняет или отменяет текущую установку времени.

Кнопка B увеличивает значение часов или минут на единицу с каждым нажатием.

Кнопка C уменьшает значение часов или минут на единицу с каждым нажатием.

Кнопка D переключает установку между часами или минутами.

Если в течении 8 секунд не производить ни каких действий, то брелок сохраняет текущую установку и выходит из режима настройки часов.

Установка будильника.

Брелок-пейджер обладает функцией будильника. Значок колокольчика на экране брелка означает, что будильник включен. Для входа в режим установки будильника необходимо нажать на кнопки B+C на две секунды, если на брелке светился значок колокольчика, то на месте значения часов появится значения времени будильника. Нажатие на кнопку A сохраняет текущую установку и переводит брелок в обычный режим работы. Нажатие на кнопки B или C выключают будильник. Нажатие на кнопку D включает будильник и автоматически переводит в установку его времени срабатывания. При этом загорается значок колокольчика, и значения часа начинает мигать. Далее установка времени срабатывания аналогична установке времени часов (см. раздел выше).

Если в течении 8 секунд не производить ни каких действий, то брелок сохраняет текущую установку и выходит из режима настройки будильника.

При срабатывании будильника в течении 30 секунд звучит сигнал брелка и значок колокольчика будет моргать. Прервать сигнал можно коротким нажатием на кнопку D.

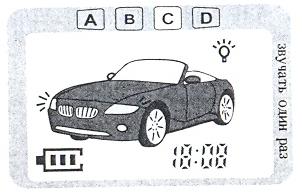

Функция подсветки экрана брелка.

Короткое нажатие на кнопку C включает или выключает подсветку экрана пейджера. При включенной подсветки экрана на дисплее появляется значок включенной лампочки.

ИНДИКАЦИЯ ПРИЧИН ТРЕВОГИ.

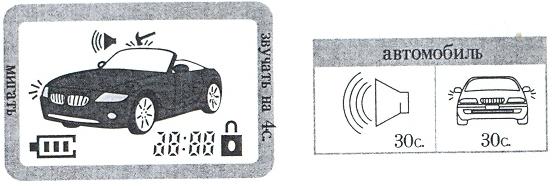

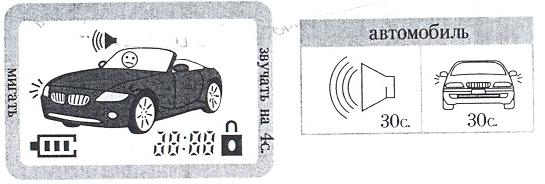

Тревога по срабатыванию датчика удара.

Через 3 секунды после постановки на охрану автосигнализация начинает контролировать датчик удара. При слабом ударе по кузову автомобиля, сирена подает короткий сигнал и один раз моргает поворотами. При сильном ударе по кузову автомобиля автосигнализация посылает сигнал на брелок/пейджер, одновременно на 30 секунд включается сирена и моргают повороты. Короткое нажатие на кнопку D до истечении 30 секунд отключает режим паники, при этом система остается в режиме охраны. При получении сигнала тревоги брелком-пейджером, на экране мигает значок молотка ударяющего по кузову. Брелок проиграет мелодию в течении 4 секунд и будет подавать звуковое напоминание каждые 3 секунды до нажатии любой кнопки.

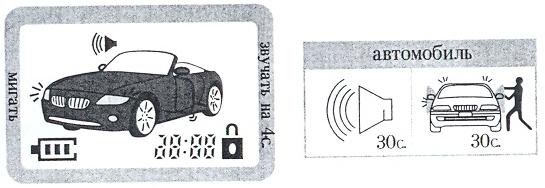

Тревога при нарушении охраны периметра.

Если в режиме охраны будет открыта какая либо дверь, капот или багажник, то автосигнализация посылает сигнал на брелок/пейджер, одновременно на 30 секунд включается сирена и моргают повороты. Короткое нажатие на кнопку D до истечении 30 секунд отключает режим паники, при этом система остается в режиме охраны. При получении сигнала тревоги брелком-пейджером, на экране мигает значок открытой двери. Брелок проиграет мелодию в течении 4 секунд и будет подавать звуковое напоминание каждые 3 секунды до нажатии любой кнопки.

Тревога при включении зажигания.

Если в режиме охраны будет включено зажигание, то система пошлет сигнал на брелок/пейджер, одновременно, на 30 секунд, включается сирена, и будут моргать повороты. Короткое нажатие на кнопку D, до истечении 30 секунд отключает режим паники, при этом система остается в режиме охраны. При получении сигнала тревоги брелком-пейджером, на экране мигает значок дыма идущего из выхлопной трубы. Брелок проиграет мелодию в течении 4 секунд и будет подавать звуковое напоминание каждые 3 секунды до нажатии любой кнопки.

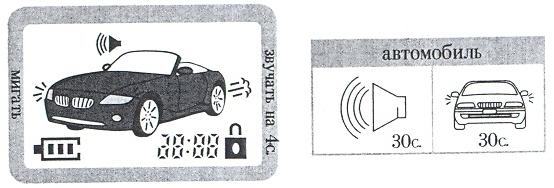

Тревога при срабатывании датчика объёма.

Если в режиме охраны система сработает при обнаружении движения в салоне датчиком объема, то будет послан сигнал на брелок-пейджер, одновременно на 30 секунд включается сирена и будут моргать повороты. Короткое нажатие на кнопку D до истечении 30 секунд отключает режим паники, при этом система остается в режиме охраны. При получении сигнала тревоги брелком-пейджером, на экране мигает значок человечка. Брелок проиграет мелодию в течении 4 секунд и будет подавать звуковое напоминание каждые 3 секунды до нажатии любой кнопки.

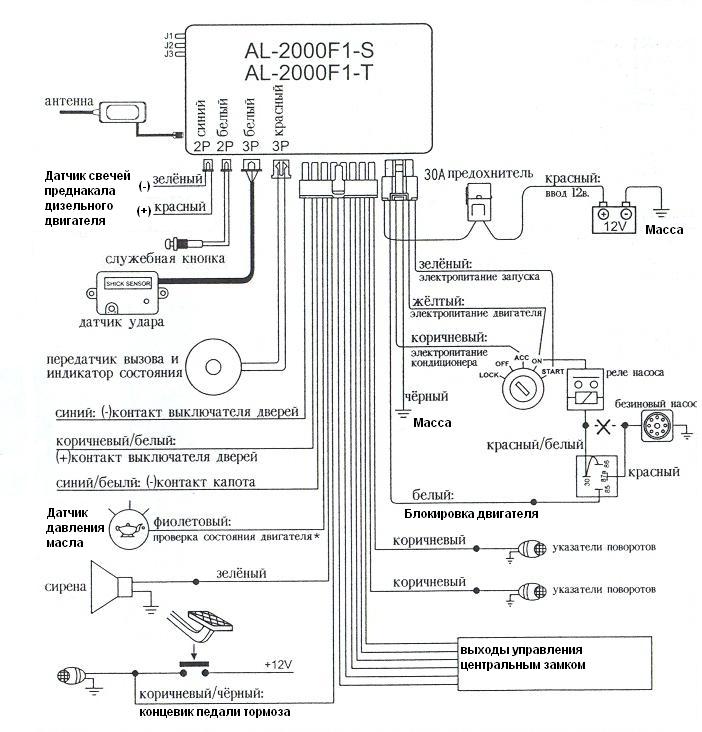

Схема установки AL-2000F1-S/T

1. Фиолетовый провод предназначен для контроля работающего двигателя, подключается к датчику давления масла или к клемме зарядки генератора. После запуска двигателя на этом проводе должно быть 9 - 14В.
2. J1 при установленной перемычке время работы ЦЗ - 1секунда, при снятой перемычке время работы ЦЗ - 3 секунды (пневматический замок)
3. J2 при установленной перемычке - автомобиль с механической коробкой передач, при снятой перемычке - автомобиль с автоматической коробкой передач.
4. J3 при установленной перемычке - включен режим ТУРБО, при снятой перемычке режим ТУРБО отключен. (только для моделей AL-2000F1-T / AL-2000F1-U).

ВАЖНО! После подключения или отключения перемычек необходимо отключить питание сигнализации на 30 секунд.

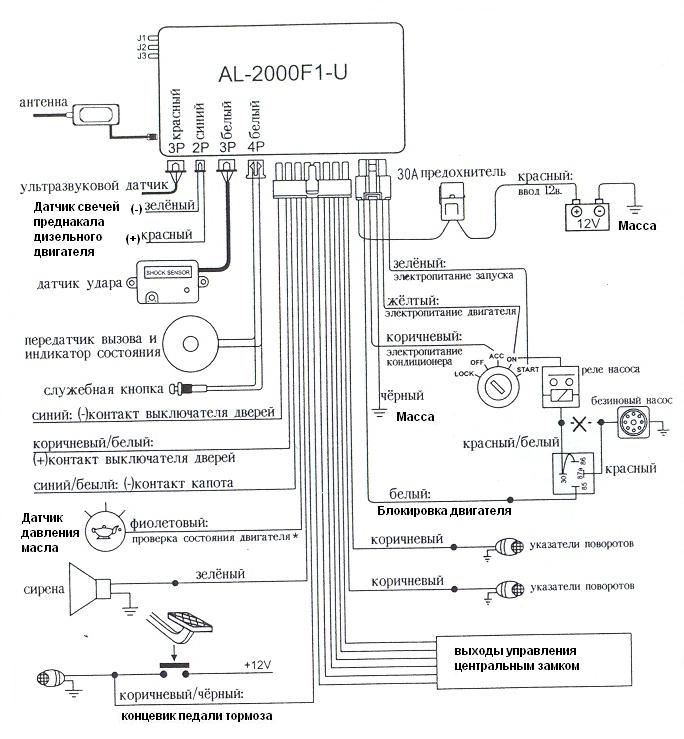

Схема установки AL-2000F1-U

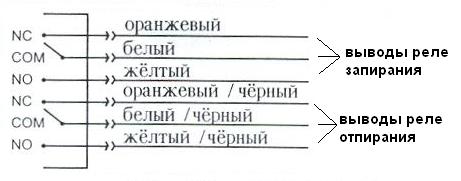

Схема выводов центрального замка.
