Cтандартные автомобильные реле. Схемы и некоторые варианты применения

Приложение 1
Приложение 2

В этой статье я приведу несколько примеров реле применяемых в автомобилях, их отличия и некоторые варианты использования.

Отечественные реле и их характеристики:

Rus Relay
  1. Диапазон электропитания: 8...16В.
  2. Номинальное напряжение: 12В.
  3. Ток управления: не более 0,2А.
  4. Напряжение срабатывания: не менее 8,0В.
  5. Напряжение отпускания: 1,5...5,0В.
  6. Максимальный ток в силовой цепи: 30А.
  7. Активное сопротивление обмотки: 80±10 Ом
90.3747-10 в пластмассовом корпусе без фланца крепления;
90.3747-в пластмассовом корпусе с фланцем крепления;
113.3747-в металлическом корпусе с фланцем крепления;
113.3747-10-в металлическом корпусе без фланца крепления;
111.3747-в металлическом корпусе с фланцем крепления;
111.3747-10-в металлическом корпусе без фланца крепления.

Силовые реле, импортные и отечественные, выполняют одинаковую функцию.

Основное их различие в качестве и коммутируемых контактах. Существуют реле с четырьмя и пятью контактами, но все реле имеют контакты обмотки, это 85 и 86 контакты.

В некоторых импортных реле между этими контактами устанавливают гасящие резисторы или диоды, а иногда и то и другое. Эти элементы используют для защиты управляющих цепей от перегрузок возникающих в момент размыкания цепи катушки реле.

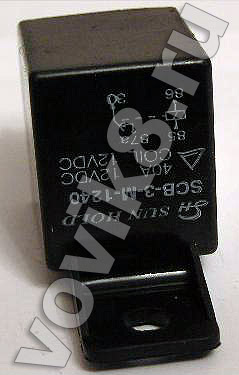

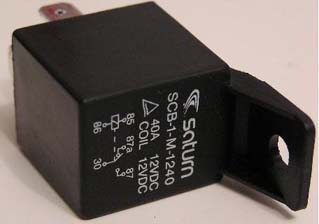

Saturn RelaySun-Hold Relay
Audi Relay

На следующем рисунке изображено оригинальное реле, используемое в автомобиле Audi с встроенным гасящим резистором.



Если на корпусе реле изображен значок диода, значит при его включении необходимо соблюдать полярность на контактах управления. Часто эти диоды устанавливают в разъеме, (ответная часть - колодка или soket) в который вставляется реле.

Схема реле

Схема реле содержащее диод и подключение его обмотки:

При подаче напряжения на контакты управления реле срабатывает и замыкает или размыкает электрическую цепь силовыми контактами. Силовые контакты маркируются всегда как 30, 87 и 87а. 30-й контакт всегда присутствует в реле. Он, без подачи напряжения на контакты обмотки, постоянно замкнут на контакт 87а. Если на обмотку подан сигнал, то 30 контакт отключается от 87а и подключается к 87. 87а или 87 контакт могут отсутствовать, тогда реле будет работать только на включение или выключение (замыкание или размыкание) силовой цепи.

Bosch RelayBosch Relay

Необходимо внимательно следить за маркировкой контактов на реле, т.к. некоторые производители выпускают реле с не стандартным расположением контактов. На рисунке изображено реле фирмы BOSCH, другим расположением контактов. Контакты 30 и 86 поменяны местами.

Реле используют в тех случаях когда исполнительное устройство потребляет больший ток (до 30-40 ампер), чем способен выдать управляющий выход (потребление катушек реле как правило не превышает 200миллиампер). Примеры использования реле для коммутации различных устройств приведены в конце статьи.

Нагар на контактах

Важно отметить, если реле долго эксплуатировалось при коммутации силовых цепей в предельных режимах, то искра проскакивающая при замыкании или размыкании контактов создает нагар между контактами и из-за этого возможно исполнительное устройство не будет работать или будет работать не корректно. Плохой контакт выделяет на себе тепло. При этом в силовых цепях может повышаться потребляемый ток (при плохом контакте ток электродвигателя или лампочки становится импульсно-пусковым), что влечет разогрев мест плохого контакта в коммутируемых цепях и как следствие оплавление пластмассовых деталей крепления контактов. При оплавлении деталей крепления, контакты смещаются и добавляется процесс искрения, что еще больше разогревает место контакта. На рисунке показан появляющийся нагар на контактах отечественного реле. Переключающий контакт отогнут для наглядности. Белые точки - пробой нагара искрой при подключении потребителя, через эти места ответный контакт может привариваться, оставляя подключенным потребитель.

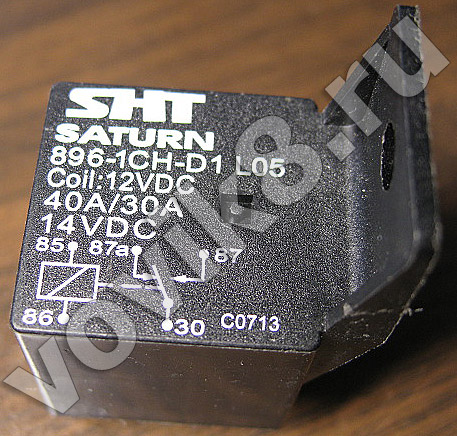

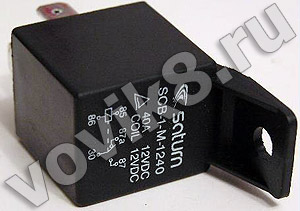

Saturn Relay

Как наиболее надежные и доступные в продаже, себя зарекомендовали импортные реле под маркой Saturn и San Hold, применяются так же реле других производителей.

Реле стартера ВАЗРеле стартера ВАЗ
Окисел контактов

Напротив - отечественные реле неудовлетворительны по таким параметрам, как герметичность и износостойкость.

Важно так же покрытие выходных контактов и ответной части (разъема или сокета). Наиболее удачное покрытие контактов реле - лужение. Примеры окисляющихся контактов реле.


Варианты схемных решений подключения реле.
Схема реле

Схемы инверсии сигналов и управления нагрузкой.

Схемы инверсии сигналов могут применяться для инвертирования сигналов концевиков дверей или багажника при подключении к сигнализации или в других случаях.

Так же данные схемы могут использоваться для умощнения сигнала при подключении нагрузки управляемой дополнительным каналом сигнализации. При подключении соленоида замка багажника, управления дополнительным замком капота, дополнительных противотуманных фар, дополнительных звуковых сигналов или при подключении другого электро - оборудования, необходимо устанавливать защитный предохранитель в силовой цепи (+)12Вольт (правая схема).

Инверсия сигналов

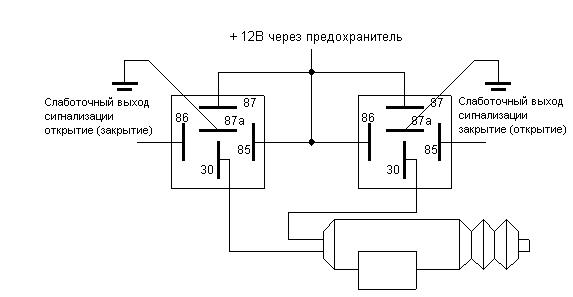

Схема подключения центрального замка при дополнительно установленном активаторе (активаторах) к сигнализациям, не имеющим встроенных реле (интерфейса) центрального замка.
Подключение обычных активаторов

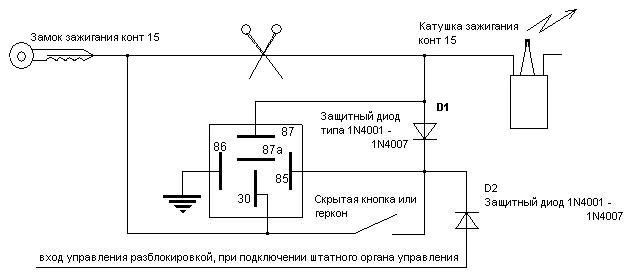

Схема блокировки двигателя с самоподхватом (самоблокировкой).

Для управления реле блокировки можно использовать секретную кнопку, пару геркон-магнит или штатный орган управления выдающий сигнал управления положительной полярности при включенном зажигании (например силовой сигнал на стеклоподъёмнике или обогрев заднего стекла). При управлении кнопкой или герконом, диод D2 не нужен. При управлении штатным органом для разблокировки, кнопка или геркон не нужны, диод D2 необходим.

Блокировка двигателя


Приложение 1.

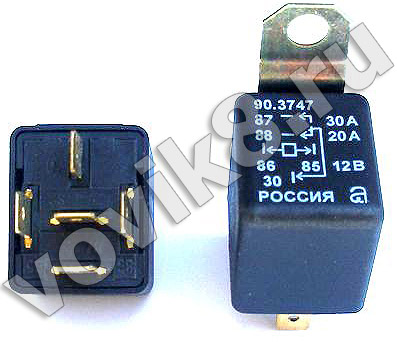

Краткий обзор отечественных стандартных реле в корпусах как изображено ниже на фотографии.

Ниже будет приведена информация одного производителя, существуют другие производители и зарубежные аналоги. Для этой части статьи главное дать понять рядовому автолюбителю, что реле могут быть взаимозаменяемы, иметь разные схемы, разное количество контактов в зависимости от назначения.

Отечественные реле этой серии маркируют нормально замкнутый контакт как 88. В импортных реле этот контакт везде назван как 87а

Отличия и разнообразия номеров реле означает разные крепления, конструкция корпуса, степень защиты, напряжение управления катушкой, коммутируемые токи и прочие параметры. Иногда при выборе аналога необходимо учитывать некоторые параметры.

Типовые схемы реле. Цоколевка.


Схема 1

Схема 1а

По схеме 1 выпускаются следующие 5-и контактные (переключающие) реле:

С управлением 12Вольт – 90.3747, 75.3777, 75.3777-01, 75.3777-02, 75.3777-40, 75.3777-41, 75.3777-42

С управлением 24Вольт – 901.3747, 901.3747-11, 905.3747, 751.3777, 751.3777-01, 751.3777-02, 751.3777-40, 751.3777-41, 751.3777-42

По схеме 1а с помехозащитным резистором:

С управлением 12Вольт – 902.3747, 906.3747, 752.101, 752.3777, 752.3777-01, 752.3777-02, 752.3777-40, 752.3777-41, 752.3777-42

С управлением 24Вольт – 903.3747, 903.3747-01, 907.3747, 753.3777, 753.3777-01, 753.3777-02, 753.3777-40, 753.3777-41, 753.3777-42


Схема 2

Схема 2а

По схеме 2 выпускаются следующие 4-х контактные (замыкающие/включающие) реле:
С управлением 12Вольт – 90.3747-10, , 75.3777-10, 75.3777-11, 75.3777-12, 75.3777-50, 75.3777-51, 75.3777-52, 754.3777, 754.3777-01, 754.3777-02, 754.3777-10, 754.3777-11, 754.3777-12, 754.3777-20, 754.3777-21, 754.3777-22, 754.3777-30, 754.3777-31, 754.3777-32

С управлением 24Вольт – 904.3747-10, 90.3747-11, 901.3747-11, 905.3747-10, 751.3777-10, 751.3777-11, 751.3777-12, 751.3777-50, 751.3777-51, 751.3777-52, 755.3777, 755.3777-01, 755.3777-02, 755.3777-10, 755.3777-11, 755.3777-12, 755.3777-20, 755.3777-21, 755.3777-22, 755.3777-30, 755.3777-31, 755.3777-32

По схеме 2а с помехозащитным резистором:
С управлением 12Вольт – 902.3747-10, 906.3747-10
С управлением 24Вольт – 902.3747-11, 903.3747-11, 907.3747-10


Схема 3

Схема 3а

По схеме 3 выпускаются следующие 4-х контактные (размыкающие/выключающие) реле:
С управлением 12Вольт – 90-3747-20, 904-3747-20, 90-3747-21, 75.3777-20, 75.3777-202, 75.3777-21, 75.3777-22, 75.3777-60, 75.3777-602, 75.3777-61, 75.3777-62

С управлением 24Вольт - 901-3747-21, 905-3747-20, 751.3777-20, 751.3777-202, 751.3777-21, 751.3777-22, 751.3777-60, 751.3777-602, 751.3777-61, 751.3777-62

По схеме 3а с помехозащитным резистором:
С управлением 12Вольт – 902-3747-20, 906-3747-20, 902-3747-21, 752.3777-20, 752.3777-21, 752.3777-22, 751.3777-60, 751.3777-61, 751.3777-62,

С управлением 24Вольт – 903-3747-21, 907-3747-20, 753.3777-20, 753.3777-21, 753.3777-22, 753.3777-60, 753.3777-61, 753.3777-62,

ВНИМАНИЕ!!!
Реле серии 19.3777 имеют корпус аналогичный выше приведенному. Схема этих реле имеет защитный и развязывающий диоды. Такие реле имеют полярное включение обмотки. Здесь в статье эти реле не упоминаются, поскольку имеют ограниченное применение.



Реле современных автомобилей.

Отличия и разнообразия номеров реле означает разные крепления, конструкция корпуса, степень защиты, напряжение управления катушкой, коммутируемые токи и прочие параметры. Иногда при выборе аналога необходимо учитывать некоторые параметры.


Схема 4

Схема 4а

По схеме 4 выпускаются следующие 5-и контактные (переключающие) реле:
С управлением 12Вольт - 98.3747, 982.3747
С управлением 24Вольт - 981.3747, 983.3747

По схеме 4а с помехозащитным резистором:
С управлением 12Вольт – 98. 3747-01, 98.3747-011, 982.3747-01
С управлением 24Вольт - 981.3747-01, 983.3747-01


Схема 5

Схема 5а

По схеме 5 выпускаются следующие 4-х контактные (замыкающие/включающие) реле:
С управлением 12Вольт - 98.3747-10, 982.3747-10
С управлением 24Вольт - 981.3747-10, 983.3747-10

По схеме 5а с помехозащитным резистором:
С управлением 12Вольт - 98.3747-11, 98.3747-111, 982.3747-11
С управлением 24Вольт - 981.3747-11, 983.3747-11


Схема 6

Схема 6а

По схеме 6 выпускаются следующие 4-х контактные (размыкающие/отключающие) реле:
С управлением 12Вольт - 98.3747-20, 982.3747-20
С управлением 24Вольт - 981.3747-20, 983.3747-20

По схеме 6а с помехозащитным резистором:
С управлением 12Вольт - 98.3747-21, 982.3747-21
С управлением 24Вольт - 981.3747-21, 983.3747-21



Приложение 2.

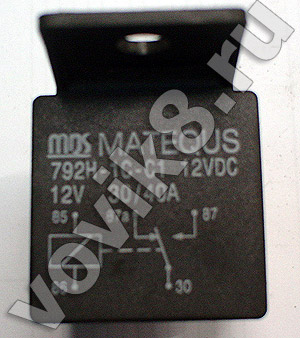

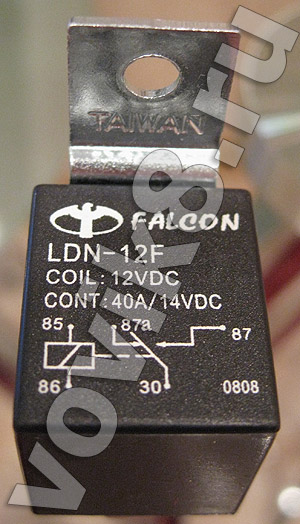

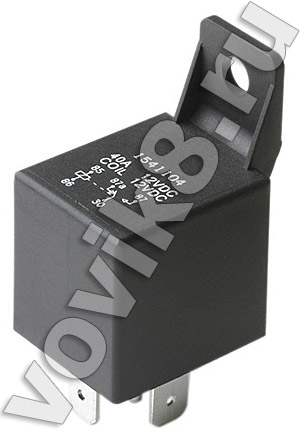

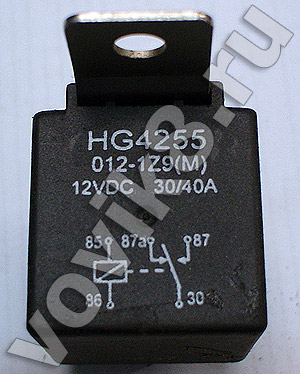

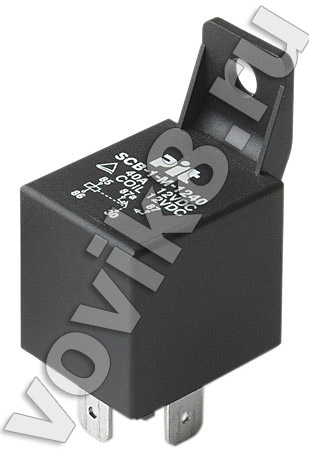

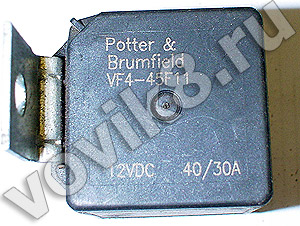

Здесь будут размещены фотографии реле с которыми мне приходилось работать. Это обычные реле из комплекта сигнализаций, и другого дополнительного оборудования.
