Сирены сигнализаций Clifford

Встречаются четыре типа сирен Clifford.

Первый тип: это простой динамик - сирена Medallion. Сигнал для сирены вырабатывается самим блоком, можно программировать тип и количество мелодий. К сирене от блока идут два черных провода.

Встречаются неисправности в виде обрыва (перегорания) катушки динамика, либо в виде выгорания транзисторов выходного канала сигнализации. Такие сирены применяются, например, в моделях Concept 60, IntelliGuard 800.

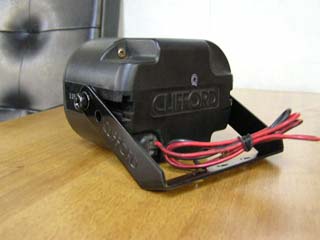

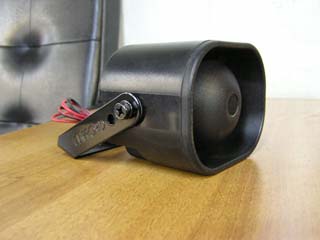

Сирена Medallion или Insignia Сирена Medallion или Insignia
Схема подключения Medallion

Второй тип сирен: это обычная сирена - Insignia. Управляющий сигнал для сирены отрицательный (масса), подключается желтым проводом от сигнализации к черному проводу сирены. Красный провод сирены подключается к плюсовой клемме АКБ через предохранитель. Тип и количество мелодий не изменяются. Такие сирены применяются, например, в моделях Concept 40, Sabre 2, Super Nova 2.

Неисправности сирены аналогичны неисправностям описанным в статье о простых сиренах. Внешний вид сирен Insignia похож на сирены Medallion.

Схема подключения Insignia

Третий тип сирен:

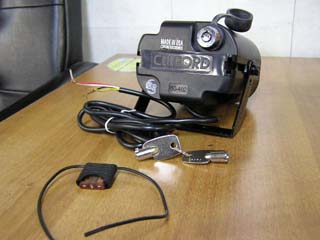

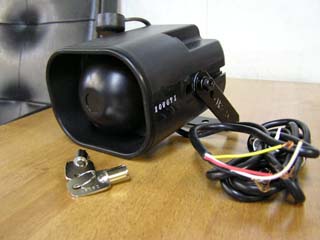

Сирена автономная CliffordСирена автономная Clifford

это автономные сирены. Отличие от простых автономных сирен в том, что они управляются только сигналом отрицательной полярности, по желтому проводу от сигнализации и от сирены. Черный и красный провода подключаются соответственно к массе и плюсу АКБ через предохранитель. Плюсовой провод питания сирены лучше подключать на плюсовой провод питания сигнализации как можно ближе к разъему. В этом случае он будет защищен предохранителем и перерезание проводов жгута вызовет срабатывание сирены, при условии что она включена. Последний подключаемый провод, это белый с коричневой полосой, он подключается к проводу зажигания, по этому проводу происходит подзарядка встроенных аккумуляторов сирены при включенном зажигании.

Схема подключения автономной сирены

Неисправности данных сирен описаны в статье о автономных сиренах. Существенным недостатком этих сирен можно считать то, что для их замены тяжело подобрать соответствующую простую автономную сирену. Одна из характерных неисправностей сирены - пропадание коротких сигналов подтверждения при постановке, снятия и программирования системы, причем сигнал "паника" сохраняется. Это своего рода диагностика разрушившихся встроенных аккумуляторов сирены. В принципе с таким дефектом можно жить, но не всегда понятно цела ли сирена или сгорела по другим причинам, так же неудобно при программировании сигнализации. Ремонтируется только заменой встроенных АКБ сирены. Неудобство замены состоит в том, что сигналы для этих сирен очень короткие и многие стандартные сирены их просто не успевают почувствовать.

Такие сирены применяются, например, в моделях Cyber 5, Cyber 9.

Четвертый тип сирен: это Smart Siren. Это автономные сирены не имеющие ключа и могут быть включены в разные режимы посредством цифровых сигналов. К сожалению, данных по этим сиренам нет, кроме аналогии отсутствия коротких сигналов при разряженном встроенном АКБ.

Применяются в дорогих системах типа Clifford Intelliguard Millenia, AvantGuard 4. Внешний вид Smart Siren соответствует автономным сиренам, но в них нет отключающего замка.

Схема подключения SmartSiren

Перейти к статье: Некоторые проблемы Clifford
