Концевики и кнопки

На рисунках и фотографиях изображены основные типы концевиков применяемых для автосигнализаций.

Основные проблемы возникающие с концевиками:

Первая - неправильная регулировка. В одном случае может быть поломка концевика при не оправданно высокой установке. В другом случае очень малый ход концевика. Крышка капота или багажника могут иметь естественные температурные деформации, что и может проявляться в ложных срабатываниях сигнализации. При малом ходе концевика возможно попадание влаги и грязи в зазор между контактами, что так же может вызвать ложные срабатывания сигнализации.

Вторая проблема - неправильно выбранное место установки концевиков. Иногда выбирают место где концевик легко сломать, рядом с штатным АКБ ( при неаккуратной замене АКБ). В водостоках или очень близких к ним местах. В местах, где недостаточный ход в нижней части концевика.

Третья проблема концевиков в быстром окислении и корродировании контактов. Как правило, на контакт концевика подается плюс через нить лампочки салона, другие электронные блоки или сигнализация имеет свойство подтягивать вход к плюсовому потенциалу для избегания ложных срабатываний. В этом случае попадании влаги (конденсата) на контакты происходит слабая утечка электрического тока. Этого не достаточно для зажигания лампы салона или срабатывания сигнализации, но достаточно для электрохимической реакции окисления-разложения металла. Через некоторое время такой концевик перестает срабатывать.

Несколько другая ситуация происходит если концевики непосредственно включают лампу салона. Небольшие искорки в момент замыкания концевика образуют нагар и по этой причине может не включаться лампа салона, а значит при открывании этой двери не сработает сигнализация.

Особенно этим страдает наш отечественный автопром, а конкретнее это дверные концевики автомобилей ВАЗ. Обычно их зачищают напильником или наждачкой, но этого хватает, как правило, на время не более месяца. Лучше эти концевики менять на новые.

Идеальным случаем было бы использование пары геркон-магнит. В этом случае замыкаемые контакты надежно заизолированы в стеклянной колбе геркона. К сожалению, основная масса герконов работает на размыкание при удалении магнита. Хотя можно найти и замыкающиеся герконы, необходимо чтобы они надежно работали на металлических поверхностях кузова, поскольку для металлических поверхностей существуют специальные пары геркон-магнит.

Ниже приведены, еще несколько типов концевиков. Наиболее долговечные на фото-2, напротив, самые быстро окисляющиеся на фото-1 и фото-4.

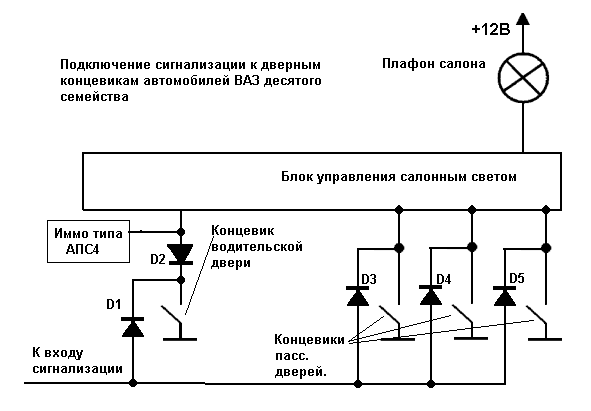

Это общая схема подключения сигнализации к автомобилям ВАЗ десятого, одиннадцатого и двенадцатого семейства. Она учитывает наличие вежливой подсветки салона автомобиля, которой управляет штатный иммобилайзер. Можно подключать сигнализацию непосредственно к лампе плафона, в этом случае сигнализация должна иметь задержку постановки на охрану на время горения плафона. Недостаток в том, что можно не заметить и оставить открытую дверь, а ещё хуже, если ее в этот период успеют незаметно вскрыть, что очень реально. Ниже примеры диодов для развязки, в данном случае это могут быть диоды 1N4001-1N4007, они выдерживают ток до 1А. Для слаботочных цепей этого вполне достаточно. Для других цепей лучше использовать более мощные по току диоды.

Диоды D1, D3, D4, D5 позволяет сигналам от концевиков проходить на сигнализацию при этом концевики не влияют друг на друга, что важно для автомобилей с штатной диагностикой открытых дверей. Диод D2 не пропускает на вход сигнализации низкий уровень от иммобилайзера, при этом остается вежливая подсветка. В иномарках бывает отделена только водительская дверь от общей цепи, тогда достаточно будет двух диодов (например D1 и D3) . Тремя диодами (D1, D2,D3) можно обойтись подключая концевики на ВАЗ 2114 и 2115.

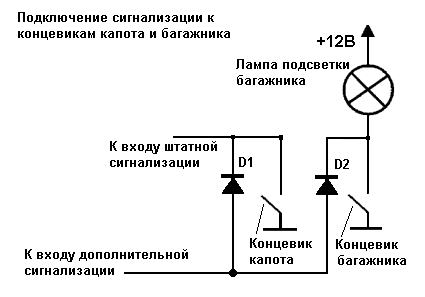

Если автомобиль оборудован штатными концевиками капота и багажника, а также лампой подсветки багажника, то можно использовать выше приведенную схему. Диод D1 исключает влияние концевика капота на лампу багажника, а диод D2 влияние концевика багажника на вход штатного концевика капота. Если концевиков изначально не было, то и диоды развязки не нужны. Если концевик в багажнике есть, то достаточно установить диод D1.

Часто на ВАЗ 08,09, 13,14 и 15 подключают штатный концевик капота подключив диод по следующей схеме:

А это уже результат неправильной установки концевиков.

Слева концевик капота ВАЗ Нива. Справа штатный концевик японского джипа который стоял в задней двери, на водостоке, так и засахарился в нажатом положении.
