Стандартные автономные сирены их взаимозаменяемость, проблемы и некоторые примеры схемных решений

Очень важно: подключая массу сирены желательно всегда использовать приваренный штатный болт или гайку на кузове.

Стандартные автономные сирены.

Стандартными мы их называем, что бы отличить от сирен модели Clifford, Cobra, Sikura и др. Отличие автономных сирен от тех что были описаны в предыдущей статье, в наличии сервисного ключа и встроенного аккумулятора, а так же четырех проводов для управления и питания.

Отключение ключом автономной сирены не является отключение сигнализации и её блокировок, за исключением специфических сирен и моноблочных сигнализации. Два последних типа отличаются наличием более четырех проводов управления и питания.

Мини-сирена Автономная сирена
Автономная сирена

Всегда присутствуют красный и черный провода, они соответственно подключаются к плюсу АКБ и к массе автомобиля. С массой понятно, об этом было сказано в самом начале. Плюс подключается к питающему проводу сигнализации и как можно ближе к разъёму. Поясню для чего. Первое - сирена будет защищена предохранителем, второе - если перерезается жгут сигнализации идущий под капот, то автономная сирена сразу включит сигнал из-за потери питания (при условии, что она была включена ключиком).

Остались еще два провода, которые и вызывают вопросы - куда их подключать. Обратите внимание, что при проверке сирены, а именно при подключении плюса и массы она не кричит, причем не зависимо от того, включен ключик или нет. Вот для того чтобы сирена закричала и служат эти два провода. Обычно их подписывают "positive trigger" - положительный триггер и "negative trigger" - отрицательный триггер. Один из этих проводов подключается соответственно к проводу управления сигнализации. Если в режиме "Паника" на проводе появляется сигнал (+), то используется положительный триггер, а если сигнал массы (-), то соответственно отрицательный триггер. При таком подключении сирены основное потребление идет по проводу питания от аккумулятора, а от сигнализации только слаботочное управление. И в этом случае можно подключить при желании дополнительную простую сирену.

Некоторой разновидностью автономных сирен, конечно с оговоркой, можно привести как то, что есть сирены даже с выключенным ключом при подаче сигнала на управление могут кричать. Другие же необходимо обязательно включать ключиком.

Достоинством этих сирен, как было сказано выше, является то, что обрезав провода сирена продолжает кричать за счет собственного аккумулятора. Конечно она кричит несколько тише, но от этого угонщику не легче. А при хорошем внутреннем аккумуляторе может кричать довольно долго, хотя ночью будет достаточно и пяти минут, что б выполнить свою функцию. Состояние внутреннего АКБ сирены, желательно изредка проверять, отсоединяя клемму штатного АКБ или вынимая предохранитель сигнализации при включенной ключиком сирене, что б это достоинство не превратилось в недостаток.

О недостатках. Поскольку есть ключик и замочек, значит должен быть доступ к сирене, и при этом её далеко не спрячешь. Внутренние аккумуляторы сирены могут разрушаться при этом сирена превратиться в простую из автономной, или хуже того начнет потреблять повышенный ток, тем самым, разряжая штатный АКБ.

Проверить исправность сирены и выходного каскада сигнализации можно по методике изложенной в конце статьи о простых сиренах. С той лишь разницей, что питание на красном проводе должно обязательно присутствовать, а сигнал управления подается на соответствующий вход для проверки работоспособности сирены. Остается дополнить только то, что возможна неисправность замка сирены, который иногда рассыпается или сворачивается, что вызывает невозможность либо включения или выключения сирены.

Схемы подключения сирен:

Для проверки работоспособности сирен - проводник с точкой "А" является местом подачи сигнала управления. Методика проверки описана в статье про обычные сирены. Обязательным условием является присутствие питания и массы на проводах сирены.

А) Подключение сирены с положительным управлением от сигнализации. Пунктиром изображено возможное подключение дополнительной простой сирены.

При замене автономной сирены на простую, по схеме в точке "А" отключается управление от автономной сирены, и простая сирена становится основной. Провод питания автономной сирены заизолировать.

Схема подключения (+)

Б) Подключение сирены с управлением сигналом массы. Пунктиром изображено возможное подключение дополнительной простой сирены.

При замене автономной сирены на простую, по схеме в точке "А" отключается управление от автономной сирены, и простая сирена становится основной. Провод питания автономной сирены заизолировать.

Схема подключения (-)

В) Подключение автономной сирены с защитой от отключения разъема сигнализации. На схеме показано два варианта.

Первый - с использованием штатного разъема. Если в разъеме есть неиспользуемый провод - например положительный триггер дверей или выход на дополнительный канал, то отрезав печатный проводник можно подпаять навесную перемычку внутри платы. Этот контакт станет проводом питания автономной сирены и при пропадании питания сирена включится за счет встроенного аккумулятора.

Второй вариант - если внутри сигнализации к контакту питания припаять провод и вывести в жгут сигнализации, то получается одинаковый результат при обрыве провода или отключении разъема.

Защита от перерезания проводов

Аналогично можно защитить сирену с управлением по массе.

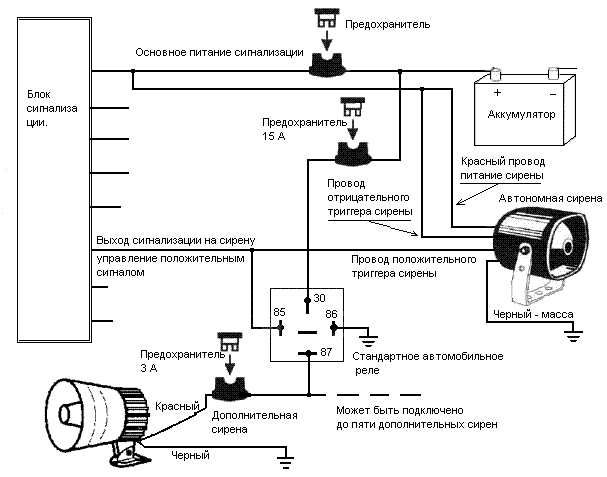

Г) Подключение нескольких сирен.

Используя эту схему можно подключить несколько дополнительных простых сирен, спрятав их например в салоне, багажнике или в труднодоступных местах под капотом. Предохранитель 15 Ампер - является основным для питания дополнительных сирен, реле развязывает выход сигнализации по току. Трехамперные предохранители на каждую из доп. сирен нужны в случае если угонщик находит сирену и замыкает провода, меньший номинал предохранителя данной сирены сгорит, а остальные останутся работать. В аварийном случае общий предохранитель можно отключить.

Т.к. питание автономной сирены берется от общего питания сигнализации, то и в этом случае ее можно защитить по схеме (В).



Подключение нескольких сирен
