Некоторые проблемы Clifford

Часто в конференциях возникают вопросы по сигнализациям Clifford. В этой не большой статье я попробую ответить на часть этих вопросов, касающихся наиболее распространенных моделей.

Модели, брелки и их взаимозаменяемость.

Брелки старых моделей встречаются трех видов, двухкнопочные, трехкнопочные и пятикнопочные. На фотографиях, к сожалению только два вида, двухкнопочные брелки имеют прямоугольный и черный корпус с квадратными кнопками.

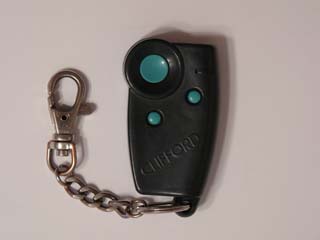

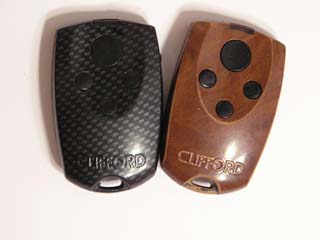

Трехкнопочный брелокПятикнопочный брелок

Трехкнопочные брелки встречаются у моделей Super-Nova2 и Sabre2. Пятикнопочный - наиболее распространенный тип брелка, им комплектуются сигнализации моделей Cyber-5,9; Concept-10,20,40,50,60; AvantGuard-3; Intelliguard-700,800,900 и др. Цвет корпуса брелка может быть серым, черным и под дерево.

Последний тип брелков может заменять трехкнопочные, а вот обратную операцию не пробовал. Проблемы работы брелков описаны в статьях Не работает брелок (сигнализация). Часть 1, Не работает брелок (сигнализация). Часть 2 и Не работает брелок (сигнализация) часть 3. Добавить можно, что очень часто выходит из строя большая - центральная кнопка брелка, помогает замена кнопки. Так же часто отпаивается светодиод брелка.

Брелки могут быть не взаимозаменяемы по причине разных частот работы. Американский стандартный диапазон 315мГц, отечественный диапазон 433мГц.

Сирены.

Про сирены Clifford, я уже писал в статье Сирены сигнализаций Clifford. Повторяться не имеет смысла. Единственное, что можно добавить, что сирена Medallion - это мощный динамик, схема управления собрана в самом блоке сигнализации и если заменить его динамиком простой сирены, то последний быстро может сгореть. Часто встречалась неисправность в виде выгорания выходного каскада на транзисторах TIP 31 и TIP 32 работающих как раз на эту сирену.

Батарея аккумуляторов автономной сирены: p/n: GP30AAK6Y6   7,2V   300mAh   G6
состоит из шести аккумуляторов C30K - C   5L13E

Нестабильность работы.

Это больное место данных сигнализаций. Дело в том, что при отключении питания происходит медленное падение напряжения на процессоре сигнализации, далее сбой работы генератора и выход сигнализации в непонятный режим. К нам часто обращались с подобной проблемой и порой достаточно блоку сигнализации просто отлежаться несколько часов на столе для полного разряда всех конденсаторов. А далее манипуляции с кнопкой "Валет" и брелками оживляют сигнализацию.

Если всё таки брелок не ожил то имеет смысл попробовать его запрограммировать снова (или Не работает брелок (сигнализация). Часть 1 или Не работает брелок (сигнализация). Часть 2). Если Клиффорд имеет кодированный режим "Валет", то необходимо знать код или пробовать заводской код "2". В случае если все вышеописанные операции не помогают, то имеет смысл поменять микросхему памяти. Номиналы микросхем как правило стерты. Микросхема памяти имеет восемь ног и расположена рядом с процессором. Вместо нее необходимо впаять новую, заведомо чистую (из магазина) 93LC46 (либо 93С46). После чего включив питание, попробовать ввести код "2", возможно последнюю операцию повторить несколько раз. Далее необходимо запрограммировать брелки и все функции согласно таблице к данной модели, строго выполняя все условия и примечания.

Номиналы микросхем.

Кроме микросхемы памяти мне приходилось менять только одну затертую микросхему. Это была ULN20003, она отвечает за работу реле центрального замка, блокировки, дополнительные каналы и др. По этому вычислить ее не очень сложно.


Clifford Cyber 9:
Процессор - S9642AB     16-046-E
U5 - 93LC46AP
U7 - 74HC14N
U3 - LM393N

Clifford Concept 60: микросхемы - сверху вниз и слева на право.
Память - 93LC46B
Процессор - S9736AB
SN74HC14N
ULN2003A
ULN2003A
LM393N
74HC02N

Clifford Intelligard 800: микросхемы - сверху вниз и слева на право от процессора.
U7 - M74HC14B1 (74HC14N)
ULN2003A
74HC02N
LM393N
LM358N
ULN2003A

Функции таблиц программирования.

Случаются ситуации когда после сбоя в работе сигнализации включаются не документированные функции. Такое было с моделью Sabre 2. В таблице программирования не указано пункта управление ЦЗ от включения замка зажигания. В этом случае можно попробовать включить или выключить не обозначенную в таблице функцию, не забывая о том, что два сигнала сирены обозначают включение, а один выключение. Если необходимых изменений в работе сигнализации не происходит, то лучше вернуть состояние функции обратно.


Важно: При замене микросхемы памяти или других сбоях желательно программировать состояние функций не подключая сигнализацию к автомобилю. Т.к. Некоторые функции, например время работы ЦЗ, могут вывести из стоя автомобильное оборудование.

Датчик удара.

Несколько раз встречалась неисправность датчика на модели Cyber 9, он просто не работал, не зависимо от регулировки. При вскрытии обнаруживалось разрушение микросхемы TLC272CP (A).


Датчик объема.

На моделях Cyber - 5 часто ложные срабатывания происходят из за самовозбуждения этого датчика. Обычно это определяется самодиагностикой срабатывания по светодиоду. От времени плата датчика сильно пылилась и окислялась от конденсата, по согласию клиента удаляли этот датчик, конечно промывка спиртом и кисточкой возможно оживила бы датчик, но поскольку при этом стирается часть защитного слоя платы, то окисление может возникнуть очень быстро, особенно в зимнее время.
